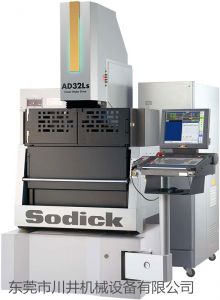

电沙迪克火花机床的6个首要组成部件

发布时间:2021-03-25 17:51:48  浏览次数:1375

  沙迪克火花机床制造商以为,许多客户都知道电沙迪克火花机床通常包含:床身、立柱、作业台和主轴等。液压泵(油泵)、过滤器、各种操控阀、管道等作业流体的循环过滤体系;脉冲电源、伺服进给(主动进给调理)体系等电气体系。

  1、沙迪克火花机作业台

  作业台首要用于支撑和夹紧工件。在实际加工中,高性能伺服电机经过旋转垂直和水平精细滚珠丝杠,移动上下滑板,改动工件和电极在作业台上的相对方位。作业台上装置有作业液箱,容纳作业液,使电极和工件浸泡在作业液中,具有冷却、排屑、去离子等功能。作业台也是操作者夹紧定位时经常移动的部件。

  2、沙迪克火花机床床身和立柱

  床身和柱是确保电极、作业台和工件之间相互方位精度的基本结构。方位精度对加工有直接影响。假如机床精度不高,加工精度很难确保。因而,不仅床身和立柱的结构要合理,刚度要高,既能承受主轴的载荷和运动部件突然加速运动的惯性力,又能削减温度改变引起的变形。

  3.沙迪克火花机床的轴头

  主轴头是电火花加工机床的要害部件,由伺服进给组织(步进电机、DC电机或交流伺服电机作为进给驱动)、导向防扭组织和辅佐组织组成。用于操控工件和东西电极之间的放电空隙。

  主轴头的好坏直接影响加工的技术指标,如生产率、几许精度和表面粗糙度,所以主轴头有以下要求:

  1)具有合理的承载电极质量的才干。

  2)主轴运动的线性和抗扭性能好;

  3)足够的进料和收回速度;

  4)具有必定的轴向和侧向刚度和精度;

  5)灵敏度高,无爬行现象;

  主轴头最重要的附件是平动头,它是完成单电极腔电火花加工的必要工艺配备。平动头常用于加工零件上的大空隙模具和异形孔。

  平动磁头由两部分组成,一部分是由电机驱动的偏疼组织,另一部分是平动跟踪组织。经过偏疼组织和平动轨道保持组织,平动头将伺服电机的旋转运动转化为东西电极上每个粒子围绕其在水平面内的原始方位的平面圆形周平运动(如图4.2.2所示)。每个小圆的外包络线构成加工表面。小圆的圆周半径(即平动)能够经过调理平动头的偏疼距从零开始逐步扩展,S为放电空隙。

  平动头加工的特点是用一个东西电极就能够直接将工件由粗加工成精加工(由粗加工改为精加工时,应减小放电规和放电空隙)。在加工进程中,东西电极的轴线违背工件的轴线,使得东西电极与工件之间的空隙大于放电空隙,电气区域的零件在外,有利于电偶腐蚀产品的放电。加工稳定性有所进步,但由于平动轨道半径的存在,无法加工出视点清晰、视点正确的型腔。平移头的结构形式有许多,常用的有:停机时调理偏疼的手动平移头,不停机时调理偏疼的平移头,数控平移头。其结构见电沙迪克火花机床说明书。

  4.电火花加工机床的脉冲电源

  脉冲电源的效果是将工频交流电转换成必定频率的单向脉冲电流,提供火花放电空隙去除金属所需的能量。脉冲电源的电气参数包含脉冲宽度、脉冲距离、脉冲频率、峰值电流、开路电压等。脉冲电源对电火花加工的生产率、表面质量、加工速度、加工进程稳定性和东西电极损耗等技术经济指标有很大影响。

  现在盛行的(经济型)电沙迪克火花机床都选用高低压复合晶体管脉冲电源;中及高档电沙迪克火花机床选用微机操控脉冲电源,内部有电火花加工工艺规范数据库,可经过微机设定和调用各齿轮的粗加工、中加工和精加工工艺规范参数。

  5.沙迪克火花机床的伺服进给

  EDM不同于切削,属于“非接触加工”。在正常的电火花加工中,刀具和工件之间存在放电空隙S。假如空隙太大,并且脉冲电压没有穿透空隙之间的绝缘作业流体,则不会发生火花放电。电极东西有必要向下进给,直到空隙等于或小于某个值(S=0.01~0.5mm,与加工规范有关),才干击穿火花放电。在正常的电火花加工中,工件以Vw的速度被蚀刻掉,空隙S会逐步扩展,因而需要使电极刀具以V的速度进给,以保持所需的放电空隙。假如进给速度V大于工件的刻蚀速度Vw,空隙S会逐步变小,甚至等于零,构成短路。当空隙太小时,进给速度v有必要下降。假如刀具和工件之间存在短路(s=0),需要使刀具以大速度v快速后退,消除短路状况,然后再次向下进给,以确保加工中,的正确放电空隙,使电火花加工能够正常进行。

  6.电火花加工机床的作业液和循环过滤体系

  作业液在电火花加工中的效果如下:

  1)冷却东西电极,下降工件表面瞬间放电发生的部分高温,不然表面会因部分过热而烧焦、烧伤、电弧放电。

  2)作业流体还能够紧缩火花放电通道,添加通道内紧缩气体和等离子体的膨胀和爆炸力,从而甩出更多熔化气化的金属,添加刻蚀量。

  3)腐蚀产品简单悬浮并从放电空隙的中排出,避免放电空隙严重污染,导致火花放电点不分散,构成有害的电弧放电。

  4)放电后,康复放电空隙的绝缘状况(去离子),使下一个脉冲电压能再次构成火花放电。因而,要求作业液具有必定的绝缘强度。在作业液的循环过滤体系中,冲洗油的循环方法比泵油更有利于进步加工稳定性,所以多选用冲洗油。随着电火花加工深度的添加,排屑困难,因而应添加空隙尺寸、脉冲距离和冲洗液流量。
