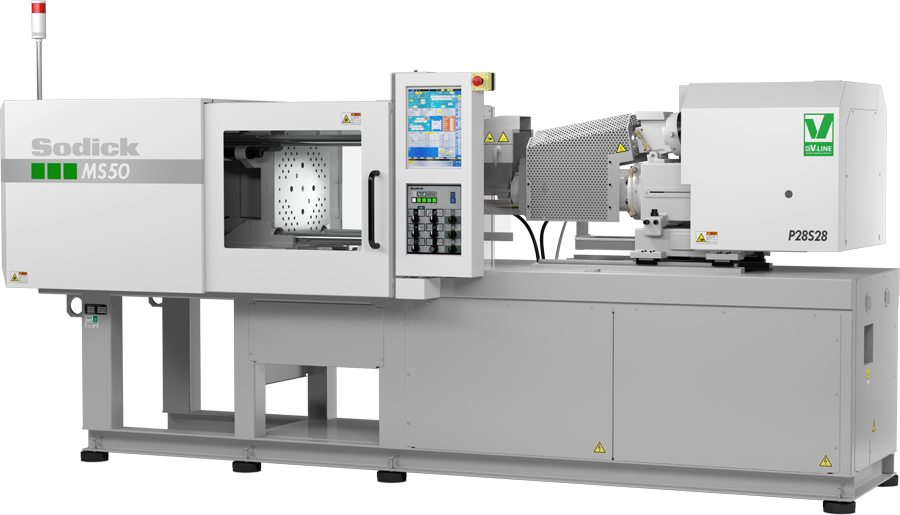

eV-LINE /电动式/注塑机-MS50
类型:沙迪克注塑机
价格:0.00
发布时间:2021-03-25 15:43:02
浏览次数:2624
产品简介:
基于V-LINE®的高精度和稳定成型,开发的“eV-LINE”兼容电动机和新的模具夹紧机构,通过高周期提高生产力和节能主要特长V-LINE®的电动化正确且再现性高的V-LINE®方式的注射与塑化装置实现了伺服电机驱动。以闭环式电机控制计量值
联系电话:13620081895
在线留言
  • 产品简介
  • 产品视频
  • 产品参数

基于V-LINE®的高精度和稳定成型,
开发的“eV-LINE”兼容电动机和新的模具夹紧机构,
通过高周期提高生产力和节能

主要特长

V-LINE®的电动化

正确且再现性高的V-LINE®方式的注射与塑化装置实现了伺服电机驱动。以闭环式电机控制计量值及注射位置的位置信息,提高各位置精度,实现了塑化、计量、注射高超的反复稳定性。为柱塞直径φ22mm及φ28mm的注射装置配置了重视速度的单元和重视压力的单元,可选择适合成型品的单元。

合模动作的电动化

通过伺服马达驱动和采用原来的切换连杆机构的模具夹紧装置,可以缩短开合模循环周期。用线性导轨支撑移动模板,实现了模具形式的稳定化。此外,通过此类装置的电动化,实现了耗电量的大幅削减,同时也提高了操作的静音效果。

重视直观感觉的操作面板

专为“MS50”新开发了采用选择式按钮的专用操作面板。向各单元想要移动的方向操作按钮等,实现了更直观的操作性,通过简单操作便可完成成型。

产品信息

合模方式

双切换

最大合模力 (kN)

490

导杆间隔 W×L (mm)

360 x 360

压板尺寸 W×L (mm)

500 x 500

板距(最小模具厚度+最大开模行程) (mm)

600

模具的最小厚度 (mm)

150 / 350

可塑化・射出方式

螺杆预塑化

螺杆直径 (mm)

22 | 25 | 28 | 28

柱塞直径 (mm)

22 | 22 | 28 | 28

最大射出压力 (MPa)

220 | 285 | 175 | 235

理论射出容量 (cm3)

53.2 | 98.5

射出率 (cm3/s)

171 | 133 | 216 | 154

最大射出速度(mm/s)

450 | 350 | 350 | 250

塑化能力 (kg/h)

14 | 9 | 20 | 13 | 35 | 24 | 35 | 24

机床尺寸 L×W×H (mm)

3725 x 1155 x 1970.5

机床重量 (kg)

3000

合模力分类

20-99

驱动方式
