沙迪克慢走丝VL
您当前的位置是:首页>>产品中心>>沙迪克>>沙迪克慢走丝VL
< >

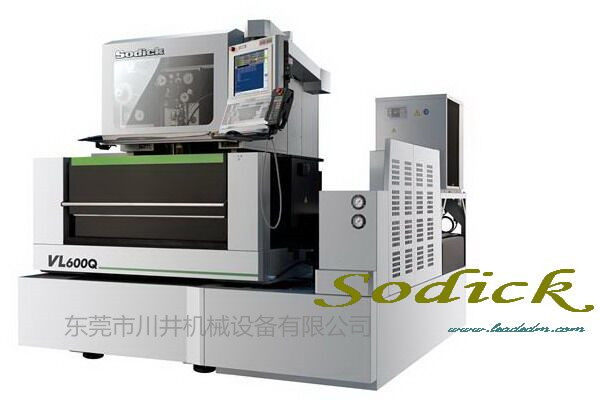

沙迪克慢走丝VL600Q
类型:沙迪克慢走丝VL
价格:0.00
发布时间:2021-03-25 16:13:48
浏览次数:275
产品简介:
无螺杆驱动系统无螺杆驱动系统采用直线电机和线性标尺,是实现高速和快速响应半永久性需求的理想驱动方法。初始定位精度可保持数年;加工机操作者将可持久享受非常可靠的加工性能。新的电源单元新的电源单元采用“完美的主动控制”技术。它可同步实现放电控制
联系电话:400-0769-506
在线留言
  • 产品简介
  • 产品视频
  • 产品参数

无螺杆驱动系统

无螺杆驱动系统采用直线电机和线性标尺,是实现高速和快速响应半永久性需求的理想驱动方法。初始定位精度可保持数年;加工机操作者将可持久享受非常可靠的加工性能。

新的电源单元

新的电源单元采用“完美的主动控制”技术。它可同步实现放电控制和运动控制的高速处理。标准安装的自动编程系统“Heart-NC”让即使没有经验的用户也可以轻松完成加工程序。

多功能

VL系列标准配备了多项便利的功能;如高级边角控制系统、自动浮动控制、新的高质量表面加工电路等。此外,它还标准使用了Sodick内部制造的高级陶瓷以实现精密加工。

VL600Q沙迪克慢走丝机械规格说明(Sodick)

X、Y、Z行程600mm*400mm*270mm
U、V行程80mm*80mm
锥度加工控制角度±15°(板厚:120mm)
最大工件尺寸(浸渍加工时)990mm*670mm*250mm
最大工件尺寸(喷流加工时)990mm*670mm*265mm
最大加工物质700KG(浸渍加工时)、850KG(喷流加工时)
电极丝直径0.1mm - 0.3mm
从地面到工作台面距离930mm
机台主体尺寸2620mm*2605mm*2080mm
安装尺寸3300mm*3395mm
总重量3040KG

VL600Q沙迪克线切割电源装置说明(Sodick)

最大加工电流32A
电源输入200/220V  50/60Hz
数控装置多任务操作系统,K - SMC - LINK方式(LN2W电源)
记忆装置CF卡、外部存储器
输入方式外部存储器、触摸屏、键盘、
显示方式15型TFT-LCD
显示文字汉字(JIS第一标准)、英文、数字等
键盘标准101参考型键盘、功能键
位置命令方式增量/绝对兼用
放电加工条件登录功能1000个条件可登录(C000-C999)
补偿功能1000个条件可登录(H000-H999)
程序序列数指定设定比N 000000000-N 999999999为止可能
坐标数60
同时控制轴数最大4轴
最小指令单位0.1um
最小驱动单位0.1um(X、Y、U、V)轴
最大传送速度X、Y轴最大3m / min;Z轴2m/ min
位置检测系统全封闭循环(直线栅尺)
驱动系统直线电机(X、Y、U、V轴)
各种补偿各轴分别进行步距规误差补偿、平面步距误差补偿、扭矩补偿
图形功能XY、YZ、ZX平面、加工中的描画、后台的描画
