永进龙门综合加工机
您当前的位置是:首页>>产品中心>>永进加工中心>>永进龙门综合加工机
< >

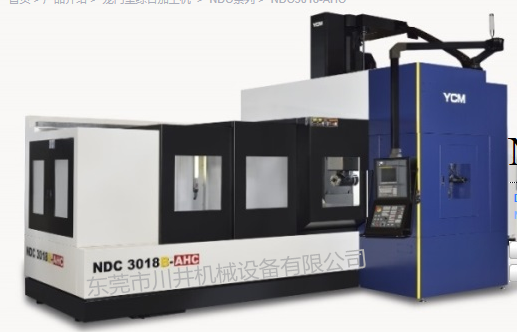

NDC3018-AHC
类型:永进龙门综合加工机
价格:0.00
发布时间:2021-03-25 15:27:23
浏览次数:278
产品简介:
NDC高效能門型加工機,適合中大型零件加工,搭配永進自製之90度側銑頭,自動交換可進行多面加工,符合大型鑄件、結構件、半導體腔體設備等產業加工需求。高刚性90度侧铣头▲自制齿轮箱,提供立卧主轴高切削扭力▲八角形高刚性侧铣头结构▲精密研磨伞齿
联系电话:400-0769-506
在线留言
  • 产品简介
  • 产品视频
  • 产品参数

NDC高效能門型加工機,適合中大型零件加工,搭配永進自製之90度側銑頭,自動交換可進行多面加工,符合大型鑄件、結構件、半導體腔體設備等產業加工需求。

高刚性90度侧铣头
▲自制齿轮箱,提供立卧主轴高切削扭力
▲八角形高刚性侧铣头结构
▲精密研磨伞齿轮噪音最低,采油雾润滑设计,发热量最低
▲大直径曲齿离合器,提供稳定且高定位精度,高切削刚性
▲独立四螺栓强力夹持装置
▲90度侧铣头防掉安全机构
▲立式/ 90度侧铣头皆可选择主轴中心出油功能(选择)


可靠的自动换头,立卧换刀设计满足加工需求
▲旋转式头仓设计,占地空间小,交换速度快
▲立式/ 90度侧铣头自动交换机构,严密防屑保护
▲减少治具制作与工件安装时间,提高生产效率
▲多面加工一次完成,提高加工效率与精度
▲立臥換刀系統,換刀動作及換刀點皆有檢知器及時序掃描,確保換刀之穩定性


产品规格介绍

产品型号NDC3018-AHC
主轴
主轴转速 (选择) rpm6,000 (立式) / 4,000 (臥式)
最大主轴马达功率 kW26
主轴端孔斜度BBT50
行程
X 轴行程 mm3,200
Y 轴行程 mm2,200
Z 轴行程 mm762
主轴鼻端至工作台面距离 mm500-1,262
主轴中心至工作台面距离 mm130-892
门柱间距离 mm1,800
工作台
工作台尺寸 mm3,000 x 1,500
T型槽尺寸 - 槽数 × 宽度 × 间距 mm8 x 22 x 180
工作台最大平均负载 kg10,000
进给
快速押送速度(X/Y/Z) m/min.20/20/15
切削押送速度 mm/min.1~10,000
自动换刀系统
刀具数量 (选择) T40 (60)
刀具重量 kg/pc20
最大刀具尺寸 mmø125 x 350
其他
空压源 kg/c㎡5.5
动力源(变压器容量) kVA75 (80)
机器重量 kg29,000
